| نام تجاری: | OLLIN PV |
| شماره مدل: | نصب شده |
| مقدار تولیدی: | یک واحد |
| قیمت: | negotiable |
| زمان تحویل: | 20days |

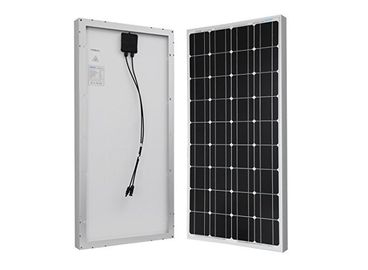

ماژول خورشیدی منوکسالیستی 140 وات برای سیستم خورشیدی سیستم خورشیدی سامانه خورشیدی باتری
امکانات:
بازده بالا تبدیل
تحمل کم انرژی از 0 ~ 3٪
تخریب کم در معرض نور
می تواند با فشار باد بالا، بار برف و دمای شدید مقاومت کند
گذر آزمایش IEC 61215 2400Pa مکانیکی بار
کیفیت و ایمنی:
ضمانت 10 ساله در مورد مواد و تکنولوژی پردازش
گارانتی خروجی برق: 10 سال: 90٪، 25 سال: 80٪
ISO 9001: 2008 (سیستم مدیریت کیفیت) کارخانه تأیید شده
IEC61215، IEC61730، MCS CEC محصولات گواهی CE مطابق
برنامه های کاربردی
سقف های مسکونی روی شبکه
سقف های صنعتی تجاری / صنعتی بر روی شبکه
نیروگاه های خورشیدی
سیستم خارج از شبکه
دیگر برنامه های کاربردی در شبکه
ویژگی های الکتریکی
| نوع ماژول | OLPV130W | OLPV140W | OLPV150W | OLPV160W | OLPV165W |
| حداکثر قدرت | 130 وات | 140 وات | 150 وات | 160 وات | 165 وات |
| حداکثر ولتاژ برق | 17.50 V | 17.70 وات | 17.90 وات | 18.10 V | 18.20 V |
| حداکثر جریان برق | 7.43 A | 7.92 A | 8.38 A | 8.84 A | 9.06 A |
| ولتاژ مدار باز | 21.50 V | 21.70 V | 21.90 V | 22.10 V | 22.30 V |
| مدار جریان کوتاه | 7.96 A | 8.49 A | 9.01 A | 9.53 A | 9.74 A |
| کارایی ماژول | 13.13٪ | 14.14٪ | 15.15٪ | 16.16٪ | 16.67٪ |
| تحمل قدرت | -0 ~ + 5W | -0 ~ + 5W | -0 ~ + 5W | -0 ~ + 5W | -0 ~ + 5W |
| شرایط آزمون استاندارد (STC): تابش 1000W / m2، دمای ماژول 25 ℃؟ ماساژ هوا (AM) = 1.5 | |||||
| Nominal Operating Cell Temperatur | 45 ± 2 ℃ | ||||
| ضریب دما ISC | + 0.049٪ / ℃ | ||||
| ضریب دما VOC | -0.340٪ / ℃ | ||||
| ضریب دما Pmax | -0.430٪ / ℃ | ||||
| سلول خورشیدی | سلولهای خورشیدی خورشیدی 156x156 میلیمتر | ||||
| جلوی جلوی | 3.2 میلی متر ضخامت، شیشه خشن | ||||
| پشت جلد | TPT (Tedlar-PET-Tedlar) | ||||
| انعقاد | EVA (اتیلن وینیل استات) | ||||
| فریم | آلیاژ آلومینیوم آنودایز دو لایه | ||||
| جعبه تقسیم | IP65 امتیاز | ||||
| حداکثر ولتاژ سیستم | DC1000V (IEC) | ||||
| حداکثر فیوز سری | 15 A | ||||
| دمای عملیاتی | -40 ℃ ~ + 85 ℃ | ||||
| دمای ذخیره سازی | -40 ℃ ~ + 85 ℃ | ||||
| حداکثر بار باد / حداکثر بار برف | 2400Pa / 5400Pa | ||||
| کلاس کاربرد | کلاس A | ||||
| پیکربندی بسته بندی | کارتن. مشتری نیاز به بسته بندی قابل قبول است. | ||||
معرفی سیستم خورشیدی
ماژول خورشیدی : ماژول باتری خورشیدی (همچنین به نام ماژول باتری فتوولتائیک) به صورت سری یا به صورت موازی بر اساس
به نیازهای سیستم، انرژی خورشیدی به سبب انرژی خورشیدی و انرژی الکتریکی تبدیل خواهد شد
سپس خروجی، جزء اصلی سیستم فتوولتائیک خورشیدی است.
کنترل کننده : کنترل کننده انرژی خورشیدی بخش مهمی از سیستم انرژی خورشیدی، سیستم شارژ و
تخلیه و بارگذاری خودکار به وسیله کنترل و حفاظت هوشمندانه آن انجام می شود. عملکرد آن به طور مستقیم
بر قابلیت اطمینان سیستم تاثیر می گذارد. به خصوص عمر باتری، بیش از حد و یا بیش از تخلیه باعث خواهد شد
آسیب و حتی خسارت مرگبار برای باتری.
اینورتر: در سیستم تغذیه فتوولتائیک خورشیدی، اگر دارای بار AC باشد، لازم است از دستگاه استفاده شود
اینورتر. جریان مستقیم تولید شده توسط ماژول های خورشیدی یا باتری انتشار DC به AC برای بارگیری.
براکت : براکت های ساخته شده از فولاد گالوانیزه / anodised anodised، با کیفیت خوردگی
مقاومت، سبک وزن و شدت قوی. این را می توان در حالت نصب بسیار بد استفاده می شود.
